كل ما يتعلق بكارت التيستر بالصورة

POST Card
بطاقة تشخيص الأعطال

نتعرف على بطاقة تشخيص الأعطال
تقوم هذه البطاقة بأداء عملها في تحديد سبب العطل عن طريق عرض الكود الناتج عن كل اختبار يقوم به الـ BIOS عند بدء تشغيل الجهاز، ويعرف هذا الكود باسم POST Code. POST Code

POST Code
بعد كل اختبار من اختبارات POST، يقوم الـ BIOS بإرسال نتيجة هذا الاختبار في صورة كود إلى منفذ رقم 80 من منافذ I/O Ports.
في أجهزة الكمبيوتر من نوع Compaq، يرسل الـ BIOS نتيجة اختبارات POST إلى المنفذ رقم 84، بينما يستخدم المنفذ رقم 300 في أجهزة IBM لنفس الغرض.

عند تركيب بطاقة POST Card على اللوحة الأم، تقرأ هذه البطاقة الأكواد التي تظهر على منفذ I/O المخصص لنتائج الـ POST ثم تقوم بعرض هذه الأكواد.
تتوافر جداول POST Error Codes لكل نوع من أنواع الـ BIOS، ويمكن بالاستعانة بها وبالكود المعروض بواسطة بطاقة POST Card تحديد سبب العطل.

يتم تركيب بطاقة POST Card على اللوحة الأم في فتحة توسعة Expansion Slot من نوع ISA أو PCI. بعض بطاقات POST Card يمكن تركيبها في فتحة توسعة من نوع ISA فقط أو من نوع PCI فقط، وبعضها يكون مجهزا بصورة تسمح بتركيبه في فتحة توسعة من نوع ISA أو من نوع PCI حسب المتوافر.
تابع معى POST Card

تابع معى
من هنا نبدء الصورة التالية لبطاقة POST Card

بعض بطاقات POST Card يمكن تركيبها في فتحة توسعة من نوع ISA فقط أو من نوع PCI فقط، وبعضها يكون مجهزا بصورة تسمح بتركيبه في فتحة توسعة من نوع ISA أو من نوع PCI حسب المتوافر.

تابع معى

م/ احمد محمود

0126622187

post tester
هناك لمبتين أقصى يمين الكارت الأولى تسمى

الثانية OSC Frame
اذا كانت الـRST منورة دائما إذن هنا الماذربورد لم تشعر بالبروسيسور ونبحث إذا كان البروسيسور سليم أم لا
أو الترانزيستور الخاص به أو حتى المكثفات .
أماإذا كانتRST نورت ثم انطفأت ولمبة الـ OSC ثابتة نبحث في ايسهات ترانزيستور بجانب ال agp والـ chip الفرعي .
أما إذا كانت OSC لم تنور من الأساس في الغالب بتكون Bios
لكن هناك قطع أخرى ممكن أن تكون هي العطل ITE

تابع معى

اكواد البريسيسور
00 - (--) FF - C0 - 01- 02 -- 11
pb FE FC
تلك الاكواد يطلقون عليها البعض كود بريسيسور والبعض بيوس
ممكن يعطى كرت التيستر تلك الاكواد فى الحالات الاتية
1- عند تلف ملف البيوس
تبداء مهام البيوس اول ما تحط ايدك على زر الباور الموجود فى الكيسة حتى دخول الجهاز ويندوز وهنا تنتهى مهام البيوس يقوم البيوس بقراءة المكونات الموجودة على لوحة الام
مثل الرامات البريسيسور الخ حتى نوع البوردة
وتنتهى مهامة عند دخول الجهاز ويندوز
اذا فعليك بالفحص البيوس
2- الشيب الفرعى والماستر
عملية الاختبار
قوم بالجس على سطح تلك الشيب هل من سخونة ام لا
وقوم بالكشف على تغذية الشيب
من مقاومات وموسفت ومكثفات حتى نتاكد من سلامة الشيب
3-تغذية البريسيسور طبعا اتكلم الكثير من اعضاء المنتدى على تغذية البريسيسور وهى
معلومة للجميع
تتكون تغذية البريسيسور من 4 الى 8 موسفت ترنزيستور وعدد 2 اي سى درايفر وايسى كنترول وكل هذا بجوار البريسيسور فعليك بالفحص
4- ممكن ايضا عند تلف قاعدة البريسيسور تعطى نفس الاكواد
الله المستعان
والله اعلم

I.C
iNPUT . OUTPUT

اى سى اون بوت اوت بوت من اهم الايسهات الموجودة على المازر بورد
اكوادة
ممكن يعطى تلك الايسى اى قود ولااسف مالوش كود محدد يختص بتلك الايى سى لانهو هو عبار عن ايى سى شيب كنترول رابط بين الشيب الماستر والفرعى
وهو يتحكم فى عملية الدخول والخروج واعطالو كالاتى
1- اعطال الباور بجميع انوعها
2- اعطال اكيبورد والماوس وكل والمخارج المحيطة ماعداالUSB لانهو تغزية من ich
3- اعطال الدتا
مفيش كود باور فالكود طبعا للداتا
اذن فيعطى معك نفس كود الشيب
الله المستعان
والله اعلم

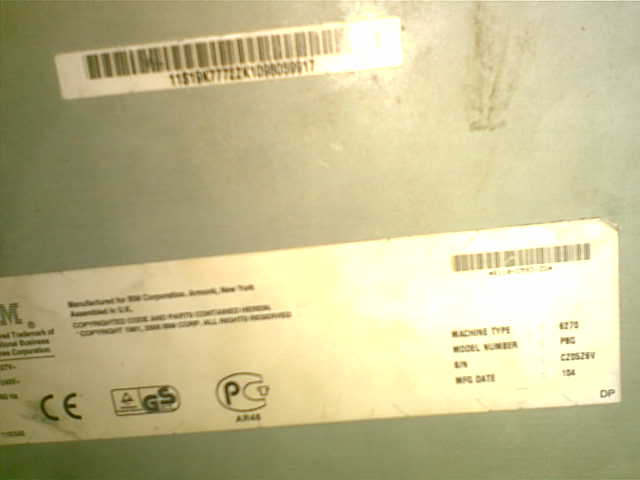

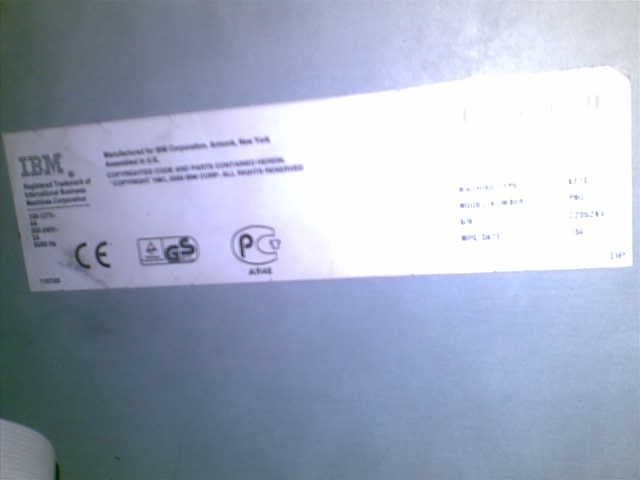

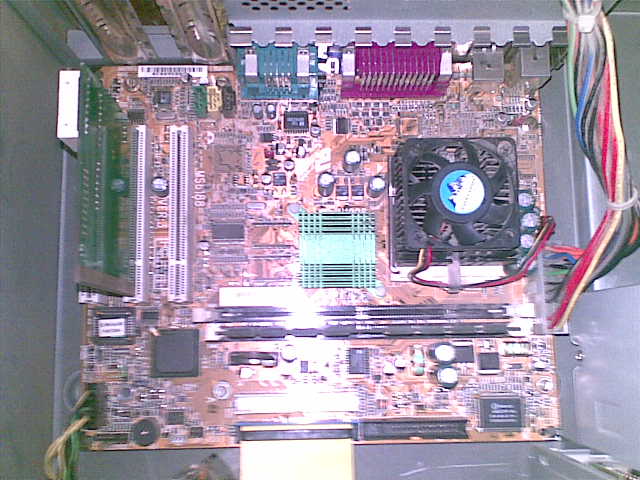

عندى جهاز ibm مش راضى يبوت على الهارد او السيدى وهذة صور البوردة والموديل وكارت التيستر جايب كود b.7
